Perfilômetro Laser Inercial PL 2600/2601

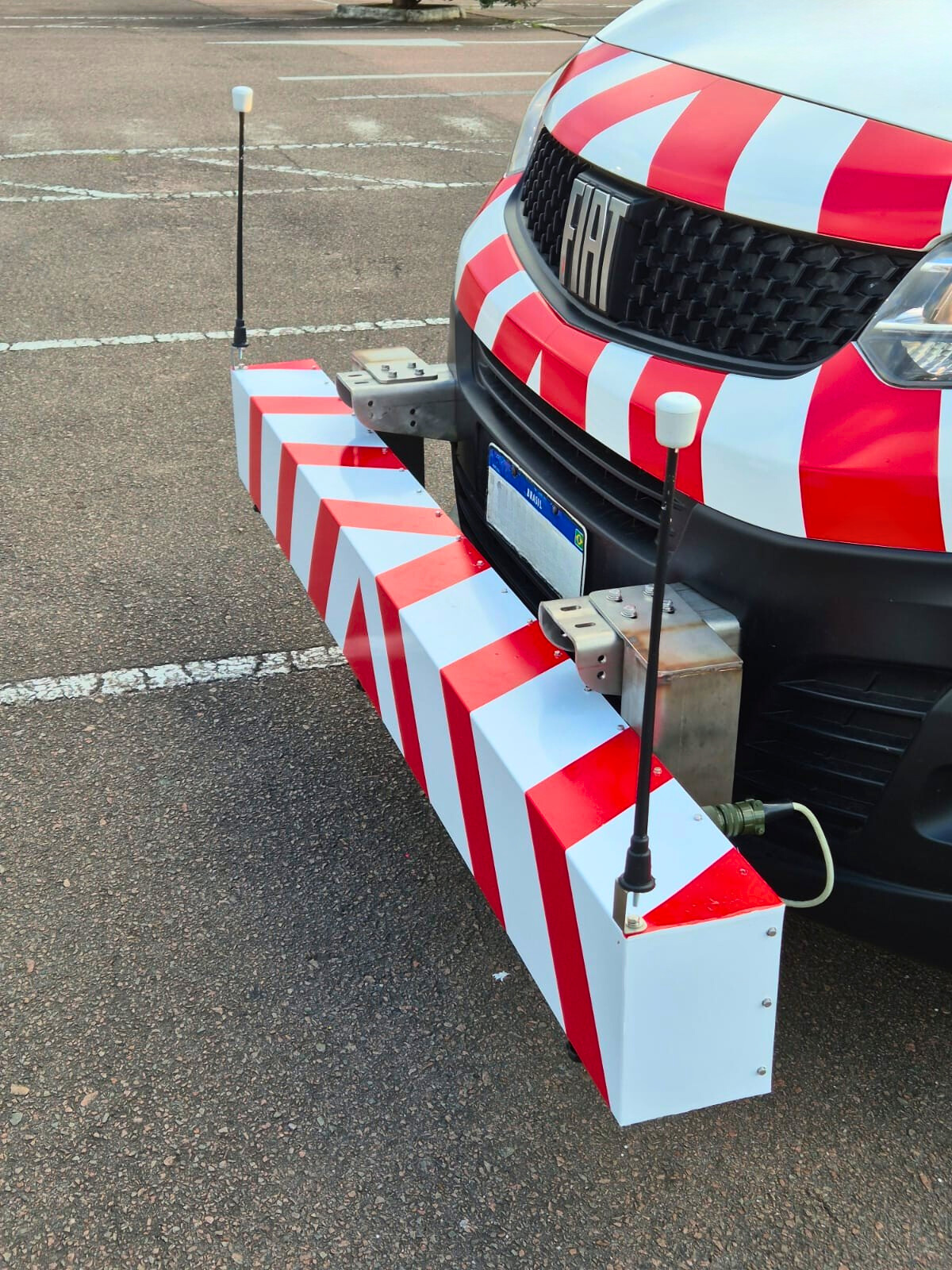

O Perfilômetro Laser Inercial B Infra foi desenvolvido para a medição contínua de irregularidade longitudinal e afundamento em trilha de roda conforme norma DNIT 442/2023-PRO. A variante PL 2601 acrescenta a medição do degrau entre a pista e o acostamento.

Os módulos de medição podem ser integrados ao videorregistro, ao GNSS e ao odômetro, consolidando perfis, imagens, posição e deslocamento em um único levantamento. O processamento é realizado no ecossistema B Infra, com aquisição pelo Collie e análise pelo Lumière.

O equipamento pode ser processado em escritório pelo software Lumière, mas também permite o processamento em tempo real, com apresentação do relatório imediatamente após a medição.

Destaques

O que esta solução entrega

Medição sem contato

Sensores laser e referência inercial permitem reconstruir o perfil longitudinal sem contato com o pavimento.

Medições simultâneas

Configurações de 1 a 6 módulos permitem a medição simultânea de IRI, ATR e degrau entre pista e acostamento.

Sensores industriais

Lasers e acelerômetros industriais adequados para operação embarcada, com proteção contra vibrações, impactos e condições ambientais severas.

Integração completa

Resultados nativamente sincronizados com GNSS, odometria, imagens e demais sistemas B Infra.

Escopo

Produtos gerados

Irregularidade longitudinal e Índice Internacional de Irregularidade - IRI
Afundamento em trilha de roda - ATR
Degrau entre pista e acostamento no PL2601
Perfis longitudinais e dados brutos para análises específicas
Resultados pré-processados em campo e em tempo real
Relatórios em Excel, PDF, Shapefile e outros formatos
Produtos geoespaciais em Shapefile e KML
Integração opcional com videorregistro

Processo

Do sensor ao relatório

01
Preparação
A equipe verifica montagem, calibração, odometria, parâmetros do trecho e condições de operação.
02
Aquisição
O Collie registra lasers, acelerômetros, deslocamento e, quando integrados, GNSS e imagens.
03
Processamento
Os sinais são convertidos em perfis e indicadores, preservando a referência espacial do levantamento.
04
Entrega
O Lumière organiza visualização, segmentação, análises, relatórios e produtos geoespaciais.

Informações técnicas

Especificações gerais do PL 2600/2601

A configuração contratada, a quantidade de módulos e os periféricos podem alterar o escopo final. Consulte a ficha técnica vigente da variante proposta.

Modelos: PL 2600 para IRI e ATR; PL 2601 com medição adicional de degrau entre pista e acostamento
Tecnologia: Medição laser sem contato combinada a referência inercial e odométrica
Velocidade de operação: 30 a 90 km/h, em pista seca ou levemente úmida
Taxa de aquisição: 1.000 Hz
Passo espacial: 25 mm a 90 km/h para IRI e ATR
Quantidade de módulos: 1 a 6 módulos, conforme configuração
Repetitividade do sistema: Classe 1 conforme ASTM E950-09
Proteção dos sensores: IP67 nos lasers e IP65 nos acelerômetros, conforme componentes especificados
Alimentação dos módulos: 24 VDC
Compatibilidade: Windows 10 e Windows 11

Perguntas frequentes

Respostas diretas

Qual é a diferença entre o PL 2600 e o PL 2601?

O PL 2600 é configurado para IRI e ATR. O PL 2601 inclui também o sensor destinado à medição do degrau entre pista e acostamento.

O equipamento pode ser integrado a imagens e GNSS?

Sim. A arquitetura permite integração completa com sistemas de videorregistro, receptores GNSS e odometria de precisão. Além disso, quando não houver a contratação de outro modelo de videorregistro, o equipamento é entregue com uma solução básica inclusa como cortesia.

Todos os equipamentos incluem sistema de videorregistro e geolocalização?

Sim. Todos os equipamentos da B Infra são fornecidos com algum sistema de videorregistro, garantindo o registro visual integrado ao levantamento. Quando não há contratação de um modelo específico, o fornecimento inclui um videorregistro básico como cortesia.

Quantos módulos laser podem ser utilizados?

A solução admite de 1 a 6 módulos de medição, definidos conforme a configuração do modelo contratado.

A B Infra executa o levantamento?

Não, o foco da B Infra é fornecer o equipamento, os softwares, a instalação, o treinamento e o suporte para que o cliente realize seus próprios levantamentos.
