Videorregistro e geolocalização rodoviária

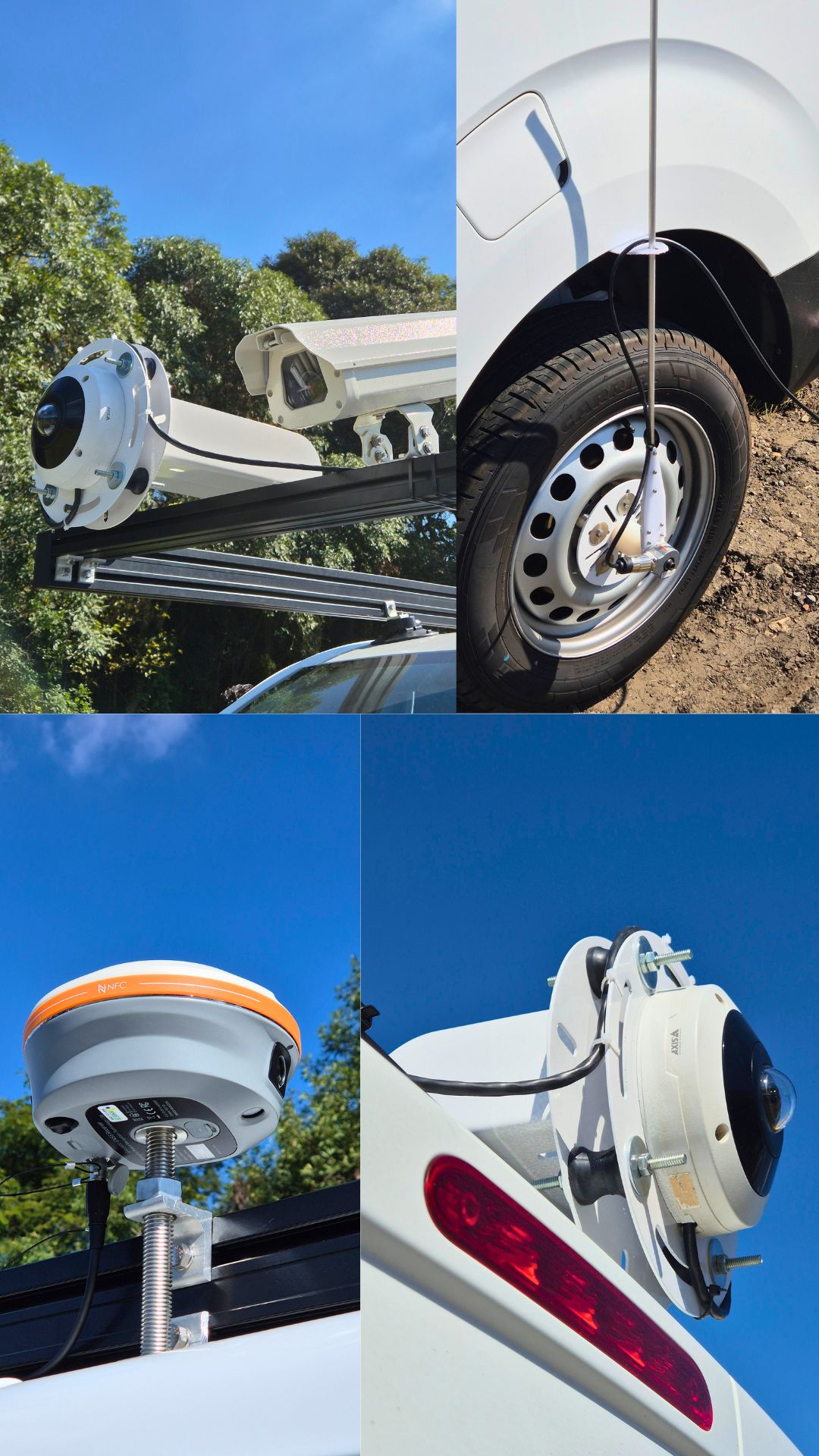

Os sistemas VR 26x0 e VR 26x1 foram desenvolvidos para registrar imagens e vídeos sincronizados com a posição e o deslocamento do veículo. As variantes permitem selecionar câmeras e periféricos adequados à necessidade operacional.

Os dados podem ser processados no Lumière, que reúne registros visuais e informações geográficas para consulta, análise, relatórios e produtos geoespaciais. A Série VR também pode ser integrada ao Perfilômetro Laser Inercial e aos demais sistemas B Infra.

A partir do videorregistro georreferenciado, podem ser realizados levantamentos visuais da condição do pavimento, identificação e classificação de defeitos, Levantamento Visual Contínuo (LVC), inventários de sinalização vertical e horizontal, dispositivos auxiliares de segurança, drenagem, acessos e demais elementos da infraestrutura rodoviária. Esses levantamentos podem apoiar procedimentos previstos nas normas DNIT 006/2003-PRO, DNIT 007/2003-PRO e DNIT 008/2003-PRO, além dos critérios estabelecidos pelo Manual Brasileiro de Sinalização de Trânsito – CONTRAN e pelo Manual de Sinalização Rodoviária – IPR 743/DNIT. e outros manuais nacionais e internacionais

Destaques

O que esta solução entrega

Documentação visual

Fotos e vídeos para cadastro, inspeção visual, avaliação de defeitos e acompanhamento da rede.

GNSS e odometria

Posição e deslocamento são registrados como referências complementares do levantamento.

Variantes configuráveis

A seleção de câmeras, GNSS e periféricos é realizada conforme resolução, cobertura e modo de aquisição.

Processamento no Lumière

Visualização georreferenciada, análise por imagens, relatórios e produtos em formatos usuais.

Escopo

Aplicações da Série VR

Videorregistro rodoviário
Imagens periódicas por distância
Cadastro e inventário de elementos viários
Avaliação visual de defeitos no pavimento
Avaliação de segurança viária - iRAP
Avaliação da condição da malha
Medição de largura de faixa e acostamentos
Avaliação de eventos e observações
Rastreabilidade e documentação de levantamentos
Integração com câmeras convencionais, panorâmicas, 180° ou 360°
Integração opcional com Perfilômetro Laser Inercial
Processamento de imagens e geodados no Lumière

Processo

Fluxo integrado de videorregistro

01
Configuração das câmeras
São definidos os modos foto ou vídeo, resolução, espaçamento e cobertura desejada.
02
Aquisição sincronizada
O Collie registra imagens, GNSS e pulsos do odômetro durante a operação.
03
Organização dos dados
Arquivos visuais e tabelas são associados à posição e ao deslocamento.
04
Processamento
O Lumière permite visualizar, cadastrar, medir, classificar e exportar os resultados.

Informações técnicas

Especificações gerais da família VR

As diferenças entre VR 26x0 e VR 26x1 dependem das câmeras e dos periféricos selecionados. Utilize a ficha técnica vigente para comparar variantes.

Faixa de operação: 0 a 110 km/h, com pista seca e boas condições de visibilidade
Referência espacial: Receptor GNSS e odômetro de precisão por encoder
Câmeras em modo fotografia: Até 5 câmeras, sem câmeras simultâneas em modo vídeo
Câmeras em modo vídeo: Até 2 câmeras, com no máximo 1 câmera adicional em modo fotografia
Passo espacial mínimo para fotografia: 5 m
Saídas em tempo real: Arquivos CSV, imagens JPEG e vídeos AVI/MP4
Saídas processadas: Excel, PDF, Shapefile e KML
Integração: Compatível com Perfilômetro Laser Inercial e demais sistemas B Infra
Compatibilidade: Windows 10 e Windows 11

Perguntas frequentes

Respostas diretas

Qual variante da Série VR devo escolher?

A escolha depende do tipo de câmera, resolução, cobertura, modo foto ou vídeo e periféricos necessários. A B Infra configura a variante conforme o escopo.

É possível usar câmeras panorâmicas ou 360°?

Sim. O Collie admite diferentes tecnologias de câmera, desde que validadas para a arquitetura e o desempenho da configuração proposta.

O sistema pode ser combinado ao perfilômetro?

Sim. A Série VR foi projetada para integração com o Perfilômetro Laser Inercial, GNSS, odometria e outros sensores.
