Projeto sob medida
A arquitetura é definida conforme grandezas, quantidade de câmeras, precisão de posicionamento e produtos finais.
Plataforma multifuncional
Personalizar seu equipamento nunca foi tão fácil

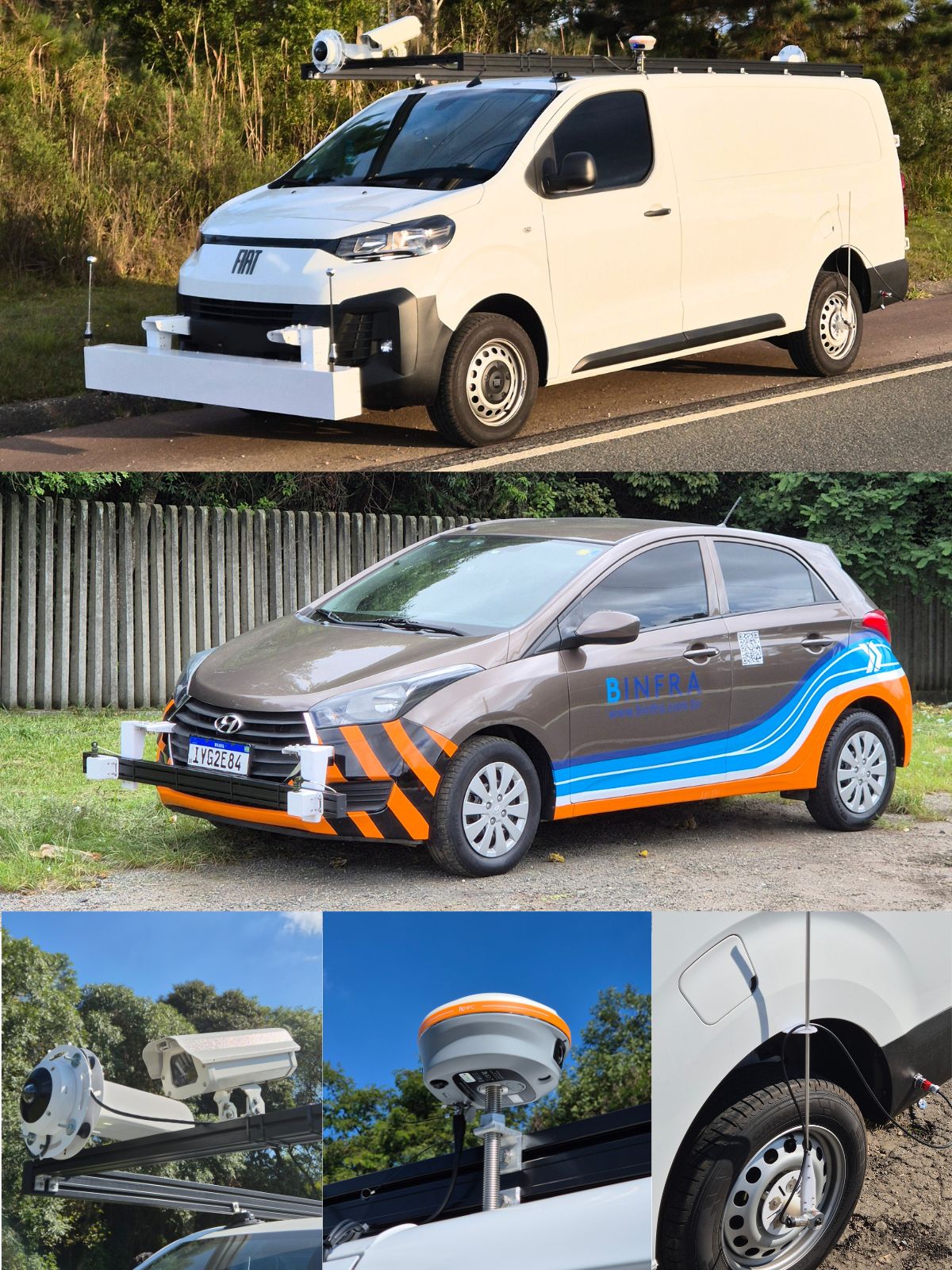

O Veículo de Diagnóstico de Rodovias (VDR) reúne equipamentos de perfilometria, videorregistro e geolocalização em uma arquitetura projetada sob medida para cada necessidade operacional. O VDR é um equipamento multifuncional capaz de integrar todos os produtos B Infra em um só lugar.
Na B Infra, cada VDR é único, sendo projetado e configurado sob medida para atender às exigências particulares de cada operação.
A flexibilidade da arquitetura modular permite a integração de diversos sensores e tecnologias, garantindo uma solução completa e eficiente, seja para monitoramento das condições das estradas, identificação de anomalias, avaliação da conservação rotineira em tempo real ou qualquer outra necessidade específica do seu projeto.
A configuração pode combinar Perfilômetro Laser Inercial, câmeras dedicadas ao pavimento e ao entorno, receptor GNSS, odômetro de precisão, computador de aquisição e diversos outros sensores complementares.
O Collie centraliza a operação em campo e registra os dispositivos de forma integrada. No escritório, o Lumière permite processar, visualizar e analisar os dados, evitando fluxos fragmentados entre sistemas independentes.
Destaques
O que esta solução entrega
Sensores sincronizados
Perfilômetro, câmeras, GNSS e DMI compartilham referências de distância, tempo e posição.
Operação centralizada
Uma interface controla a aquisição e reduz a necessidade de operar softwares isolados para cada sensor.
Pronto para automação
Módulos de visão computacional e inteligência artificial podem ser incorporados ao campo ou ao escritório.
Escopo
Módulos que podem compor o VDR
- Perfilômetro Laser Inercial PL 2600/2601
- Irregularidade longitudinal - IRI
- Afundamento em trilha de roda - ATR
- Degrau entre pista e acostamento
- Sistema de videorregistro e geolocalização da Série VR
- Câmeras dedicadas ao pavimento, entorno, 180° ou 360°
- GNSS de navegação ou geodésico com técnicas de correção
- Odômetro de precisão - DMI
- IMU, barômetro, termômetro, decibelímetro e outros sensores
- Collie, Lumière e módulos de inteligência artificial
Processo
Etapas do fornecimento
- 01
Definição do escopo
São especificados indicadores, câmeras, posicionamento, veículo, produtividade e saídas.
- 02
Projeto e fabricação
A B Infra desenvolve suportes, cabos, placas, integração e configuração dos softwares.
- 03
Instalação e testes
Os sistemas são instalados no veículo e verificados em conjunto, considerando a rotina de operação.
- 04
Treinamento e suporte
As equipes recebem orientação sobre operação, calibração, processamento, manutenção e conservação.
Informações técnicas
Arquitetura típica
As especificações do VDR são determinadas pelos módulos contratados. As faixas abaixo descrevem possibilidades do ecossistema, não uma configuração única.
- Perfilometria
- PL 2600/2601 com 1 a 6 módulos, conforme as grandezas requeridas
- Videorregistro
- Câmeras em modo foto e/ou vídeo, com opções de alta resolução, 180° e 360°
- Geolocalização
- GNSS de navegação ou geodésico, com opções RTK, RTX, HAS, NTRIP, DGPS, PPP e central inercial
- Odometria
- DMI por encoder para referência de deslocamento e aquisição espacial
- Velocidade operacional
- Até 110 km/h no videorregistro e 30 a 90 km/h na perfilometria, conforme módulo e condições
- Software de campo
- Collie com licenciamento e permissões conforme os dispositivos integrados
- Software de escritório
- Lumière e módulos complementares conforme o escopo
- Fornecimento
- Equipamentos, placas, cabos, suportes, integração, instalação, treinamento e equipamento totalmente pronto para uso
Perguntas frequentes
Respostas diretas
O veículo está incluído?
Não. Normalmente a B Infra desenvolve e instala os sistemas no veículo disponibilizado pelo cliente, mas outras formas de fornecimento podem ser avaliadas.
É possível ampliar o VDR no futuro?
Sim. A arquitetura modular do Collie facilita a inclusão de novas câmeras, sensores e permissões, desde que a capacidade elétrica e computacional seja verificada.
A mesma operação registra perfil, imagens e posição?
Sim. Esse é um dos principais objetivos do VDR: consolidar medições e registros visuais em referências comuns de distância, tempo e geolocalização.
